Траверса — это грузозахватное приспособление, предназначенное для равномерного распределения нагрузки при подъёме и перемещении крупногабаритных, длинномерных или нестандартных грузов. Она используется в комплекте с краном или талью и обеспечивает безопасный и устойчивый подъем, исключая деформацию груза и перекос строп.
Благодаря простоте конструкции и высокой надёжности, траверсы применяются во всех областях, где требуется точная и безопасная работа с тяжёлыми изделиями — от машиностроения до судостроения и строительства.
Устройство и принцип работы
Траверса представляет собой металлическую балку (или раму), оснащённую проушинами, крюками, серьгами или другими элементами для крепления строп и захватов. Основные элементы конструкции:
- Несущая балка — центральный элемент, воспринимающий основную нагрузку.
- Подвеска (центральная проушина или серьга) — место крепления к крюку крана.
- Точки подвеса строп — могут быть фиксированными или регулируемыми по длине.
- Дополнительные элементы — рымы, зажимы, захваты, ограничители, компенсаторы перекоса.
Принцип работы заключается в том, что траверса передаёт нагрузку от нескольких точек крепления груза к одному крюку крана, сохраняя горизонтальное положение и равновесие предмета при подъёме.
Типы и классификация
Траверсы классифицируются по конструкции, назначению и способу подвески:
По форме и конструкции

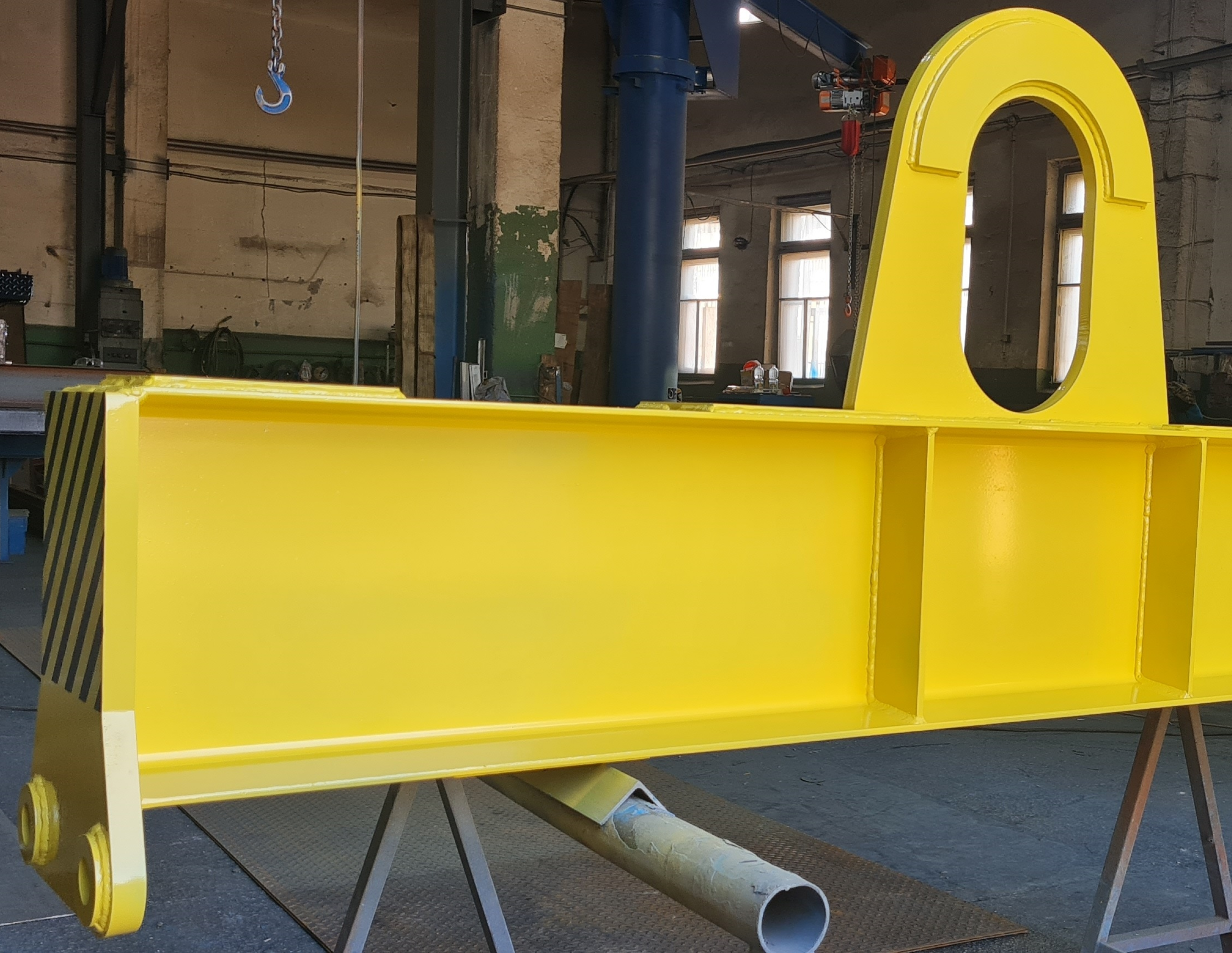

- Балочные (прямые) — простая горизонтальная балка с проушинами по концам; наиболее распространённый тип.
- Рамные (портальные) — замкнутая прямоугольная конструкция для устойчивого подъёма крупногабаритных изделий.
- Н-образные и Т-образные — обеспечивают равномерное распределение нагрузки на четыре и более точки.
- Регулируемые (телескопические) — с изменяемой длиной пролёта под разные типы грузов.
- Многостропные (крестовые, Х-образные) — для подъёма массивных и несимметричных конструкций.
По назначению
- Общего назначения — универсальные, применяются в большинстве стандартных операций.
- Специализированные — разрабатываются под конкретные изделия: трубы, контейнеры, катушки, листовой металл, железобетонные элементы.
По способу подвески
- Одноточечные — подвешиваются за одну проушину, обеспечивая компактность.
- Двухточечные и четырёхточечные — для равномерного распределения нагрузки.
Технические характеристики
|
Параметр |
Описание |
|
Грузоподъёмность |
От 0,5 до 100 тонн и более (по индивидуальному заказу). |
|
Длина пролёта |
От 0,5 до 12 метров. |
|
Масса изделия |
Зависит от конструкции — от 20 кг до нескольких тонн. |
|
Тип исполнения |
Стационарное, регулируемое, телескопическое. |
|
Материал |
Сталь конструкционная, низколегированная или алюминиевый сплав (для лёгких моделей). |
|
Покрытие |
Антикоррозионная окраска или цинковое покрытие. |
|
Крепление |
Проушины, рым-болты, скобы, крюки, захваты. |
Преимущества применения траверс
- Равномерное распределение нагрузки — предотвращает деформацию и повреждение груза.
- Безопасность и устойчивость — исключает перекосы при подъёме и снижает риск аварий.
- Универсальность — возможность использования с различными типами кранов и талей.
- Индивидуальное исполнение — изготавливаются под конкретные размеры, форму и массу груза.
- Долговечность — высокая прочность и устойчивость к механическим и климатическим воздействиям.
- Удобство эксплуатации — простота крепления, быстрая смена оснастки.
Области применения
Траверсы применяются во всех сферах, где требуется подъем и перемещение крупногабаритных, длинных или нестандартных грузов:
- Машиностроение и металлообработка
- Строительство и монтаж металлоконструкций
- Судостроение и портовые операции
- Производство ЖБИ и стройматериалов
- Энергетика и нефтегазовая отрасль
- Логистика, складские комплексы, контейнерные терминалы
